Что представляет собой испытание бетона отрывом со скалыванием и какие свойства конструкции оно позволяет определить?

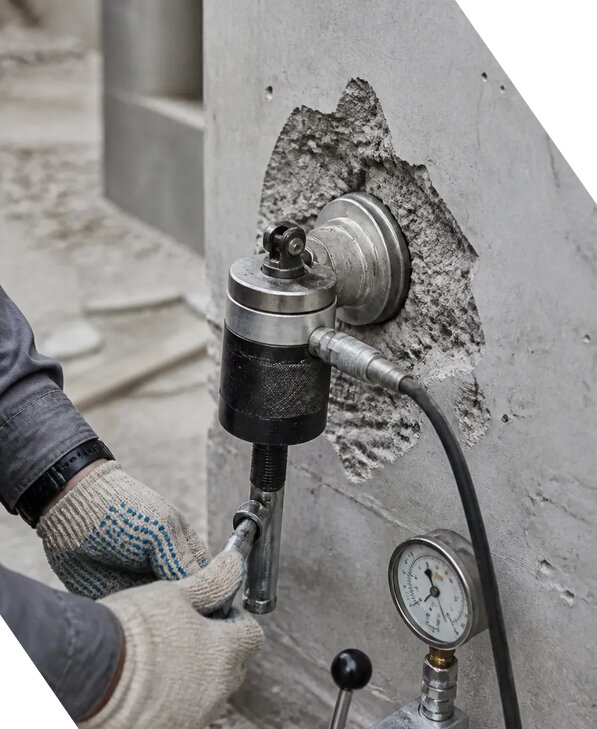

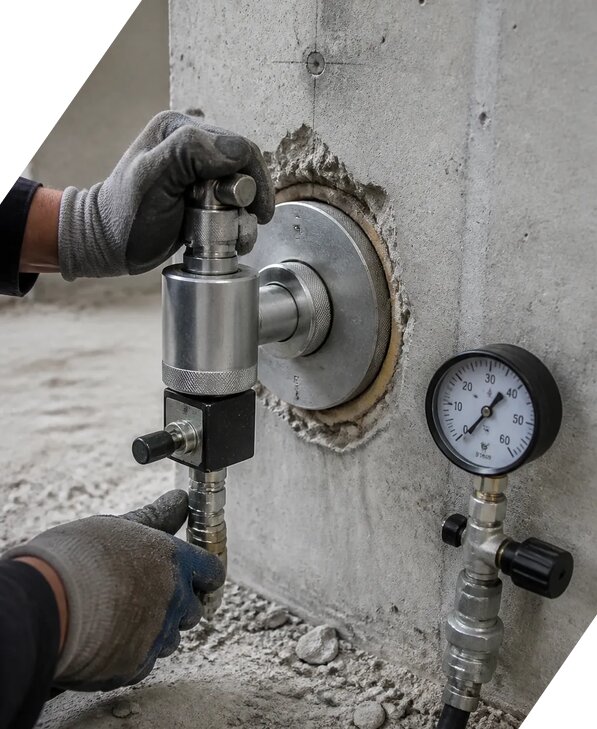

Испытание бетона отрывом со скалыванием представляет собой инструментальный метод определения фактической прочности бетона непосредственно в конструктивном элементе. В ходе работ к поверхности бетона устанавливают специальный анкер или диск, после чего испытательное оборудование создает направленное усилие, совмещенное с отрывом и скалыванием фрагмента материала. По величине усилия, при котором происходит разрушение локальной зоны, рассчитывают прочность бетона на сжатие с учетом утвержденной градуировочной зависимости. Методика проведения выбирается с учетом типа конструкции, ее толщины, возраста бетона, условий эксплуатации и требований нормативной документации.
В отличие от лабораторного испытания образцов, отрыв со скалыванием позволяет оценить состояние бетона непосредственно в сооружении. Полученные результаты измерений помогают определить фактический класс бетона, однородность бетона на разных участках, наличие зон пониженной прочности и соответствие требованиям проектной документации. При необходимости испытания совмещают с другими методами: применяют склерометр и ударный импульс, ультразвуковой метод, визуальное обследование и инструментальные измерения защитного слоя. Комплексный неразрушающий контроль бетона позволяет получить более объективную картину технического состояния.
Метод используется при обследовании фундаментов, колонн, стен, перекрытий, балок, ригелей, монолитных участков и сборных железобетонных изделий. Локальное повреждение после испытания обычно ограничено небольшой зоной и при необходимости закрывается ремонтным составом. В Омске специалисты выполняют работы с оформлением протокола результатов и технического заключения. Документы могут использоваться для приемки строительных работ, контроля качества бетонирования, определения возможности реконструкции, оценки последствий эксплуатации и подготовки проектных решений.
В каких случаях применяется метод отрыва со скалыванием вместо других способов контроля бетона?
Метод отрыва со скалыванием применяют тогда, когда требуется получить максимально приближенную к фактической прочности оценку бетона в натурных условиях. Склерометр и метод ударного импульса позволяют проводить неразрушающий контроль бетона быстро и с минимальным воздействием на конструкцию, однако их показания зависят от состояния поверхности, влажности, карбонизации, шероховатости и других факторов. Ультразвуковой метод хорошо показывает однородность бетона, наличие внутренних дефектов и косвенные изменения структуры, но для перевода скорости прохождения импульса в прочность также необходима корректная градуировочная зависимость. Испытание отрывом со скалыванием дает прямую силовую характеристику локальной зоны и поэтому часто используется для уточнения результатов косвенных методов.
Такой контроль особенно актуален в следующих ситуациях:
1. При приемке монолитных конструкций и проверке фактического набора прочности перед снятием опалубки или началом последующих работ.
2. При обследовании зданий, для которых отсутствуют достоверные сведения о составе смеси, классе бетона и условиях твердения.
3. При выявлении неоднородности бетона, подозрительных участков, следов недоуплотнения, раковин и технологических нарушений.
4. При оценке конструкций после пожара, замораживания, подтопления, длительного увлажнения или механического воздействия.
5. При необходимости подтвердить результаты лабораторного контроля и сопоставить их с фактическими характеристиками сооружения.
При выборе точек учитывают расположение арматуры, защитный слой, толщину элемента, доступность поверхности и вероятность скрытых коммуникаций. Методика проведения согласуется с техническим заданием. В Омской области такие работы выполняются с применением поверенного измерительного оборудования, а погрешность измерений учитывается при обработке данных и подготовке выводов о соответствии требованиям.
Как подготавливается конструкция к испытаниям бетона отрывом со скалыванием?
Подготовка конструкции начинается с изучения проектной и исполнительной документации, сведений о составе бетона, сроках бетонирования, условиях эксплуатации и ранее выполненных обследованиях. Специалисты анализируют техническое задание, определяют назначение испытаний, количество контрольных участков и требуемый объем измерений. Если документация отсутствует или является неполной, точки испытаний выбирают по результатам предварительного визуального обследования с учетом фактического состояния конструкции и доступности поверхности.
До установки оснастки проверяют расположение арматуры и инженерных коммуникаций. Для этого могут применяться приборы поиска арматуры и инструментальные измерения защитного слоя. Испытание не проводят в местах с отслоениями, крупными трещинами, рыхлым бетоном, кавернами, следами коррозии или выраженным локальным ремонтом, если такие зоны не являются самостоятельным объектом исследования. Поверхность очищают от грязи, непрочно сцепленных покрытий, штукатурки и цементного молочка. При необходимости выполняют локальное выравнивание, но оно не должно изменять структуру исследуемого бетона.
Перед началом работ проверяют испытательное оборудование, состояние анкеров, приспособлений и средств измерения. Оператор выбирает направление приложения нагрузки, оценивает толщину элемента и исключает риск повреждения скрытой арматуры. Важное значение имеет возраст бетона: бетон, который еще продолжает набор прочности, оценивают с учетом даты изготовления, режима твердения и фактических условий выдерживания. Также фиксируются температура и влажность, поскольку они могут влиять на состояние поверхности и интерпретацию результатов.
По каждому участку оформляют привязку к плану конструкции, описание поверхности, вид элемента, номер точки и исходные условия. После испытания локальное место скалывания очищают и при необходимости восстанавливают ремонтным составом. Сведения о подготовке, нагрузке, характере разрушения и результатах измерений включают в протокол результатов. Компания ЭкспертизаРоссия проводит такие работы в сентябре, соблюдая принятую методику и требования к документированию.
Какие данные указываются в протоколе и техническом заключении по результатам испытаний?
Протокол результатов должен содержать сведения, позволяющие проверить ход испытаний и понять, на основании каких данных сделаны выводы о прочности бетона. В документе указывают адрес объекта, наименование конструкции, дату проведения работ, сведения об исполнителях, погодные и эксплуатационные условия, исходное состояние поверхности, схему размещения контрольных участков и примененное измерительное оборудование. Для каждой точки фиксируют номер, координаты или привязку к чертежу, тип конструктивного элемента, ориентировочную толщину, наличие видимых дефектов, особенности подготовки и фактическое усилие разрушения.
Отдельно отражается информация о расположении арматуры и защитном слое, если эти параметры проверялись перед испытанием. В протоколе указывают тип оснастки, характеристики анкера, направление приложения нагрузки, характер разрушения, наличие отколов за пределами расчетной зоны и возможные обстоятельства, способные повлиять на достоверность результата. Затем исходные значения обрабатываются по соответствующей градуировочной зависимости. При необходимости выполняется статистическая оценка, рассчитываются средние значения, диапазон прочности, коэффициент вариации и погрешность измерений.
Техническое заключение содержит не только таблицу чисел, но и профессиональную интерпретацию. В нем описывают однородность бетона, выявленные зоны пониженной прочности, соответствие требованиям проекта или нормативной документации, ограничения примененного метода и необходимость дополнительных исследований. Если отрыв со скалыванием выполнялся вместе со склерометром, ультразвуковым методом или другими способами, результаты сопоставляют для повышения надежности оценки. При обнаружении признаков увлажнения, разрушения, коррозии арматуры или иных факторов отдельно указывают их влияние на техническое состояние.
Документы могут включать фотографии точек, схему обследованных участков, перечень примененных нормативных документов, сведения о поверке оборудования и рекомендации по дальнейшему лабораторному контролю. Отправьте запрос КП Михаилу Викторовичу, чтобы специалисты определили необходимый состав работ, количество точек и формат итоговой документации с учетом особенностей объекта.
Сколько стоит испытание бетона отрывом со скалыванием и что влияет на цену работ?
Стоимость испытания бетона отрывом со скалыванием рассчитывается индивидуально, поскольку объем и сложность работ зависят от характеристик объекта. Ориентировочная цена может начинаться от 3629 руб за одну точку или иной расчетной единицы, однако окончательная смета определяется после анализа технического задания и условий доступа. На стоимость влияют количество контрольных участков, тип и размеры конструкций, высота проведения работ, необходимость применения подъемных механизмов, удаленность объекта, состояние поверхности и требуемый состав отчетных документов.
При расчете учитываются также подготовительные мероприятия. К ним относятся изучение проектных материалов, предварительное обследование, поиск арматуры, определение защитного слоя, очистка и локальная подготовка поверхности, разметка точек, установка оснастки, выполнение нагружения, обработка данных и восстановление мест локального повреждения. Если требуется определить не только прочность, но и однородность бетона, целесообразно дополнить программу ультразвуковым методом или обследованием склерометром. При необходимости лаборатория может провести отбор образцов, исследовать плотность бетона, водонепроницаемость бетона, морозостойкость бетона или другие характеристики, но эти процедуры рассчитываются отдельно.
На итоговую цену влияет срочность, режим доступа на объект и необходимость работы в действующем здании без остановки технологических процессов. Дополнительные расходы могут возникнуть при обследовании труднодоступных участков, в стесненных помещениях, на большой высоте или при необходимости ночных и выходных работ. Все условия фиксируются до начала измерений, чтобы заказчик понимал состав услуг и перечень выдаваемых материалов.
Компания выполняет испытания с применением поверенного испытательного оборудования и оформляет протокол результатов, а при комплексном обследовании также техническое заключение. При заказе услуги под ключ скидка от 16 процентов. Мы работаем Пн-Пт 09-18 Сб-Вс вых.. Телефон для связи: +7 931 105-63-33. При согласовании программы учитываются требования к контролю качества, нормативная документация и фактические условия эксплуатации конструкции.
